DN15-50内螺纹不锈钢蒸汽电动调节阀(新款)
匹配MC1000/MR3000系列电动驱动器,标称输出力为1000N、3000N,可提供三位浮点型、比例调节型以及多种反馈信号;24VAC/ 220VAC电源可选择;输入/输出信号:0(2)~10VDC, 0(4)~20mA可搭配选择(仅比例调节型)。配套阀体、阀芯材质为不锈钢,口径范围:DN15~DN50二通,介质温度:-25...+180℃ 连接采用内螺纹方式,承压:PN16/25/40可选。广泛应用于空调制冷、供热等流体控制系统中。
MC1000/MR3000系列驱动器技术参数:
·标称输出力:1000N/3000N(实际输出力:1000N~1200N/3000N~3200N)
·功率消耗:7.5VA (MC1000)/ 12VA (MR3000)
·输入信号:0(2)~10VDC, 0(4)~20mA(仅比例调节型)
·反馈信号:0(2)~10VDC, 0(4)~20mA(仅比例调节型)
·运行方式:直行程驱动器, 最大行程22mm(MC500/MC1000)/42mm(MR3000)
·支架材料:压铸铝(经表面防锈处理) ,上盖材料为PC或压铸铝
·电机:交流限力式永磁同步电机
·全行程时间:MC1000≈80秒/20mm(50Hz)、MR3000≈125秒/40mm(50Hz)(具体时间依据阀体行程)
·机壳防护等级:IP54
·环境湿度:≤95%RH (40℃)
·环境温度:-10~50℃(三位浮点型)/-10~50℃(比例调节型)
·产品净重:1.7Kg(MC500/MC1000)、5.2Kg(MR3000)
ML系列内螺纹不锈钢蒸汽阀体技术参数:
·口径范围:二通DN15...DN50
·适用介质:冷/热水, 制冷剂、乙二醇、联氨、磷酸盐、蒸汽、导热油等
·介质温度:蒸汽或导热油,-25...+180℃
·泄漏率:二通DN15~50 < KvS值的0.01%
·与管道连接螺纹:ISO 7/1, GB/T7306.1和ANSI B 16.5.
·流量特性:等线性或等百分比(用户在智能型驱动器上选择)
·阀体承压:1.6MPa、可定制2.5MPa、4.0MPa
·阀体/阀芯/阀杆材质:不锈钢
·密封结构:V型密封圈+不锈钢弹簧自补偿
·V型密封圈:聚四氟乙烯
ML系列内螺纹不锈钢蒸汽阀体选型表:
(PN16)二通型号 |
管 径 |
流量系数 |
行程 |
推荐驱动器力量 |
||
DN |
Inch. |
Kvs m³/h |
Cv gal/min |
mm |
N |
|
ML15-2SBC-S.12 |
DN15 |
1/2" |
4.0 |
4.7 |
10 |
1000N |
ML20-2SBC-S.12 |
DN20 |
3/4" |
6.3 |
7.4 |
10 |
1000N |
ML25-2SBC-S.12 |
DN25 |
1" |
10 |
12 |
15 |
1000N |
ML32-2SBC-S.12 |
DN32 |
1-1/4" |
16 |
19 |
20 |
1000N |
ML40-2SBC-S.12 |
DN40 |
1-1/2" |
25 |
29 |
20 |
3000N |
ML50-2SBC-S.12 |
DN50 |
2" |
40 |
47 |
20 |
3000N |
配套驱动器选型表:(带“*”的为最常用型号)
电动驱动器型号 | 型号说明 | 额定输出力量 | 工作电压 | 控制信号 | 反馈信号 |
*MC1000-X24-S.12 | 比例调节型驱动器 | 1000N | 24VAC |
0(2)~10VDC 0(4)~20mA |
0(2)~10VDC 0(4)~20mA |
MC1000-X220-S.12 | 比例调节型驱动器 | 1000N | 220VAC |
0(2)~10VDC 0(4)~20mA |
0(2)~10VDC 0(4)~20mA |
MC1000-D24-S.12 | 三位浮点型驱动器 | 1000N | 24VAC | 3-位浮点型 | 无 |
MC1000-D220-S.12 | 三位浮点型驱动器 | 1000N | 220VAC | 3-位浮点型 | 无 |
*MR3000-X24-S.12 | 比例调节型驱动器 | 3000N | 24VAC |
0(2)~10VDC 0(4)~20mA |
0(2)~10VDC 0(4)~20mA |
MR3000-X220-S.12 | 比例调节型驱动器 | 3000N | 220VAC |
0(2)~10VDC 0(4)~20mA |
0(2)~10VDC 0(4)~20mA |
MR3000-D24-S.12 | 三位浮点型驱动器 | 3000N | 24VAC | 3-位浮点型 | 无 |
MR3000-D220-S.12 | 三位浮点型驱动器 | 3000N | 220VAC | 3-位浮点型 | 无 |
三位浮点型/智能比例调节型驱动器接线示意图:

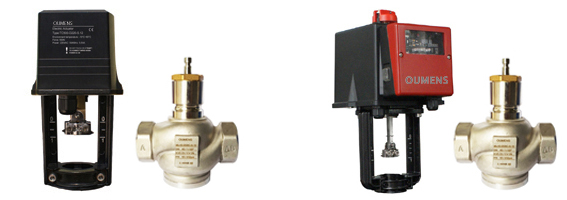

配套MC1000/MR3000系列驱动器示意图:
→请至下载中心下载《DN15-50不锈钢电动调节阀产品手册220923(新款)》等相关技术资料。
