MST2/MSTT2系列风管型温度传感器/变送器
MST2/TT2风管温度传感器/变送器技术参数：
| MSTT2风管温度变送器 |
| MST2风管温度传感器 |
传感器： | PT1000,A 级 | 传感器： | 热电阻,见选型表 |
量程： | 0… | 输出： | 阻值,见选型表 |
输出： | 4-20mA(二线),0-10V(三线) | 精度： | 典型0.2… |
负载： | ≤600Ω | 接线： | 两线制/三线制(连接一般采用两线 |
精度： | <± |
| 制,三线制连接可提高精度) |
电源： | 7.5…36VDC | 探针长度： | 125/200mm,配安装法兰 |
工作环境： | -40… |
|
|
存贮温度： | -40… |
|
|
外壳材料： | 防火ABS,不锈钢探头 |
|
|
防护等级： 探针长度： | IP65 125/200mm,配安装法兰 |
|
|
MST2风管温度传感器选型表：
| 代码 | 产品描述 | ||
| MST2 | 风管型温度传感器 | ||
| 代码 | 热电阻选项 | ||
| 3 | PT1000，± | ||
| 4 | PT100，±0.2℃@25℃ | ||
| 5 | NTC20K，±0.4℃@25℃ | ||
| 6 | Ni1000，±0.4℃@25℃ | ||
| 7 | NTC10K-II，±0.4℃@25℃ | ||
| 9 | NTC10K-III，±0.4℃@25℃ | ||
| A | NTC10K-A，±0.4℃@25℃ | ||
| 代码 | 探针长度 | ||
| 1 | 125mm | ||
| 2 | 200mm | ||
| 7 | 其它,需定制 | ||
如：型号MST232即PT1000风管型温度传感器,探针长度200mm。
MSTT2风管温度变送器选型表：
| 代码 | 产品描述 | ||||
| MSTT2 | 风管型温度变送器 | ||||
| 代码 | 温度输出选项 | ||||
| 2 | 4-20mA(二线) | ||||
| 代码 | 温度量程选项 | ||||
| 1 | 0 | ||||
| 2 | 0 | ||||
| 3 | -40 | ||||
| 7 | 其它(客户指定) | ||||
| 代码 | 探针长度 | ||||
| 1 | |||||
| 2 | |||||
| 7 | 其它,需定制 | ||||
如：型号MSTT2212即风管温度变送器,量程0-50℃,输出4-20mA,探针长度200mm。(MSTT2无0-10V/RS485输出选项,如有需求请选MSTTD2款)。
MSTTD2风管温度变送器选型表：
代码 | 产品描述 |
| |||||
MSTTD2 | 风管型温度变送/控制器 |
| |||||
| 代码 | 温度输出选项 | |||||
| 1 | 4-20mA/0-10V | |||||
| B | 4-20mA & 0-10VDC & RS485/Modbus | |||||
|
| 代码 | 温度量程选项 | ||||
|
| 1 | -10… | ||||
2 | -10… | ||||||
3 | -40… | ||||||
7 | 其它(客户指定) | ||||||
|
|
| 代码 | 继电器输出 | |||
|
|
| 0 | 无 | |||
|
|
| 1 | 有，1*SPDT | |||
|
|
|
| 代码 | 探针长度 | ||
|
|
|
| 1 | |||
|
|
|
| 2 | |||
|
|
|
| 7 | 其它,需定制 | ||
如：型号MSTTD21102即风管温度变送/控制器,输出4-20mA/0-10VDC,量程-10…50℃,无继电器输出,探针长度200mm。
MST2/TT2/TTD2风管温度传感器/变送器外形尺寸图：

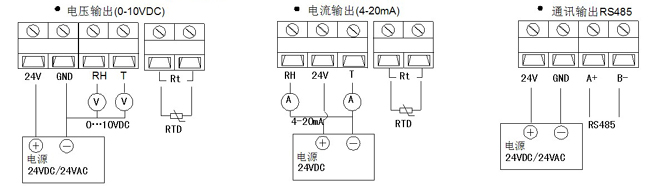

MST2/TT2/TTD2风管温度传感器/变送器接线示意图：
说明：1、从左至右依次为MSTT2、MST2、MSTTD2接线示意图；
2、安装及接线过程中应断电操作。当使用24VAC电源时，建议使用独立的变压器。当与其它控制器、变送器或阀门驱动器等设备共用一个24VAC变压器时，应确保极性(24V和GND)连接完全正确，否则会带来不可预知情况，甚至损坏变送器。
